一、概述

　　LTM系列濾芯式除塵器機組是目前國內除塵效率最高的除塵設備,濾芯、噴吹閥、控制系統均采用世界著名進口產品。濾芯采用聚酯腹膜燒法而成為一種超微濾網，對亞微米粒的過濾效率可達99.99%，壓縮空氣吹清灰使濾材還原，控制系統采用人機界面，可實現全自動控制。

　　LTM系列除塵機組的獨特設計，從沉流箱體的后垂結構，到簡便的檢修部門都力求簡化其維修，使濾芯拆換更安全、更快捷、更簡便。由于除塵機組有較長的使用壽命和優異的集塵和清灰能力，因此能保證長時間運行，但當需要更換濾芯時，其快捷、簡便甚至不用工具就能拆卸和換裝。

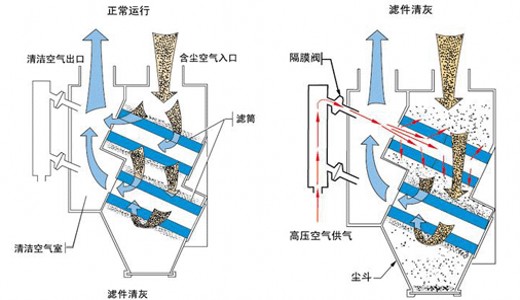

二、運行原理

　　在正常運行時，如：重力、慣性力、碰撞、靜電吸附，篩濾作用等。含塵空氣由頂部入口進入濾芯式除塵器，較大的粉塵顆粒因截面積增大，風速下降而提高直接沉降，較小的煙塵粉塵顆粒通過濾筒。粉塵被捕集在過濾筒外邊，清潔空氣則經由濾筒中心進入清潔空氣室，再經出口由引風機排出。隨著過濾不斷進行，濾筒表面的煙塵粉塵越積越多，阻力不斷升高，及至濾筒清灰時，固態控制將操縱電磁閥以打開一個空氣隔膜閥，于是高壓空氣便直接沖入所選濾芯中心，把捕集在濾件表面上的粉塵吹掃一清，使濾筒再生。粉塵則隨主氣流所趨，并在重力的作用下向下落入塵斗中。周而復始，連續過濾，使設備連續進行得到保障。

三、產品特點

　　1、可根據工況環境要求模塊組合2000--100000m3/h以上的風量。

　　2、觸摸屏PLC自動控制，方便觀察工作狀態。

　　3、外置風機部占用箱體，可使風量大大增加。

　　4、濾芯自動在線清潔，無需停止主機其它操作，當濾筒表面飽和和阻力達到一定允許值時噴吹閥自動開啟，并在主機工作過程中依次對各濾單元單獨反吹清潔。

　　5、內部采用高效濾膜濾筒作為過濾元件，抗潮性能好，強度高，處理量顯著提高。

　　6、密封性好，結構緊湊，免二級除塵，節省占地面積。

　　7、使用壽命長，無需頻繁更換過濾元件，可達五年免維護，使除塵器始終處在良好的工作狀態。

　　8、壓縮空氣自動反吹清灰，有效濾料再生，無糊狀現象，壓損低，降低風機能耗，并節電。

　　9、亞微米級過濾，無需煙囪可直接排放。

　　10、進口噴吹閥，其壽命超過100萬次，節能壓縮空氣用量，與傳統除塵器相比，噴吹壓力可降低30%以上。

　　11、使用1um可調過濾器，可有效防止吸入含有水、油成分的微粒雜物（可選）。

四、結構簡介

　　 LTM系列濾芯式除塵器根據使用要求可制成LTM2-8、LTM2-12、LTM3-12、LTM4-16一個模塊型式，LTM2-16、LTM2-24、LTM3-24、LTM4-32兩個模塊型式，LTM2-36、LTM3-36、LTM4-48三個模塊型式和LTM3-48、LTM4-64四個模塊及五個、六個模塊等型式。

　　LTM4-32型濾芯式除塵器結構圖，它由兩個LTM4-16模塊組成，共由32個濾筒組成，進風口可如圖所示設置在側面，也可設置在頂部，出風口可如圖所示設置在清潔空氣室的下部，也可設置在清潔空氣室的側面或頂面。

五、使用注意事項

　　1、由于在除塵器內存在著可能因火花引起火災事故的潛在危險，故必須避免諸如拋光絨布、紙片、木材、粉塵和鎂粉之類的可燃物質與黑色金屬在研磨過程中所產生的粉塵相混合。

　　2、在任何情況下，均不允許設備操作人員將未熄火的香煙或其它燃燒著的物件拋入粉塵控制的吸風罩或風管中。

　　3、在除塵器用于收集可燃性或爆炸性粉塵的情況下，除塵器必須安裝在廠房外面。此外還應向熟悉這類火災事故和當?shù)叵婪ㄒ?guī)的消防設備安裝人員請教，由他們推薦和安裝相應的消防設備，除塵器本身并不備有消防設備。

　　4、在某些情況下，需要設置泄爆口，確定合適的泄爆面積比。對于安裝在廠房?jī)?nèi)的粉塵控制設備，其上泄爆口必須引向室外，以盡量減少二次爆炸的可能性。為此請向有關部門咨詢，以確定合適的泄爆排氣方法。訂貨時，如果沒有特別要求，除塵器通常不包括泄爆門。

六、維護注意事項

　　維修任何電氣器件之前必須截?cái)嚯娫矗P(guān)斷氣源，排空壓縮空氣管。無防火措施不得在機體內進行電焊。

　　1、濾芯拆換

　?。?）在拆換濾芯時，應先從機組的頂部檢修孔開始，這樣落入塵斗的塵粒將不致通過下面的檢修孔逸出。

　?。?）用手反時針?lè)较蜣D(zhuǎn)動旋鈕，松開螺栓，拆下檢修門，并置于一側。

　?。?）移動濾芯，剝掉濾芯和濾芯托板密封面之間的密封墊。慢慢轉動濾芯1/2轉，使所有堆積在濾芯頂部的垃圾掉落，從除塵器的前面檢修孔取出。

　?。?）濾芯不可敲擊，也不可跌落地面，或其它硬表面上，否則會損壞濾芯，導致漏氣。

　?。?）檢查存灰地區的灰渣堆積情況，如果需要清掃即行清掃。

　?。?）為確保濾芯密封墊的可靠密封，必須將孔口四周濾芯支承襯板，每個濾芯端蓋和檢修門上的灰渣都清除干凈。

　　2、濾芯安裝

　?。?）順看每一支架，將全部濾芯上的濾芯密封墊尾端朝著清潔區方向往里插入，推入新的濾芯。

　　（2）擦凈檢修孔密封墊，按順時針?lè)较蜣D(zhuǎn)動旋鈕，將檢修門蓋重新安裝在支架的絲扣上，用手牢牢擰緊。如果濾芯密封墊壓縮不夠，可能會產生泄漏。

　　3、灰渣的清除

　?。?）根據需要關停除塵器排除灰渣，以使塵斗內的積灰盡可能少。

　?。?）如果塵斗裝有插板閥，在處理灰筒前，必須先關掉插板閥，然后再扳動和倒盡灰筒，重新安裝好灰筒，并拉開插板閥。如果這一程序是接著進行的，則除塵器風機不必關停。
